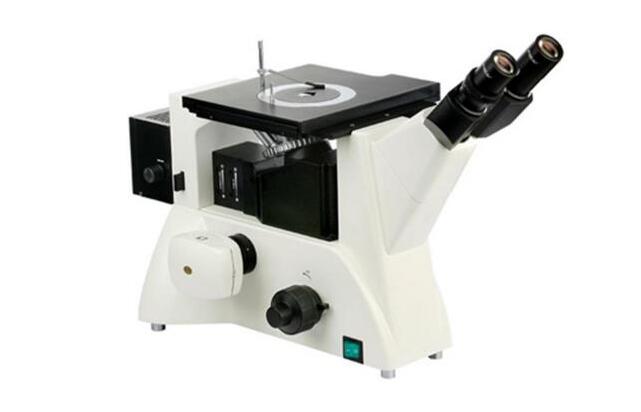

TM2000金相顯微分析系統
產品概述:
采用優良的無限遠光學系統與模塊化的功能設計理念,可以方便升級系統,實現偏光觀察、暗場觀察等功能。
功能特點:
適用于金相組織及表面形態的顯微觀察,是金屬學、礦物學、精密工程學研究的理想儀器。

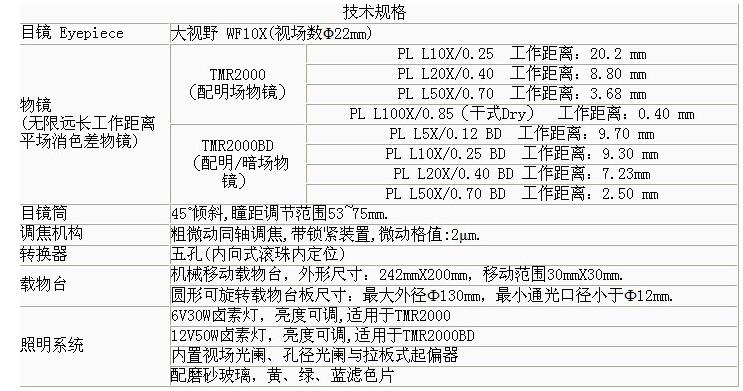

技術參數:
緊湊穩定的高剛性主體,充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計,使操作更方便舒適,空間更廣闊。
基本配置:

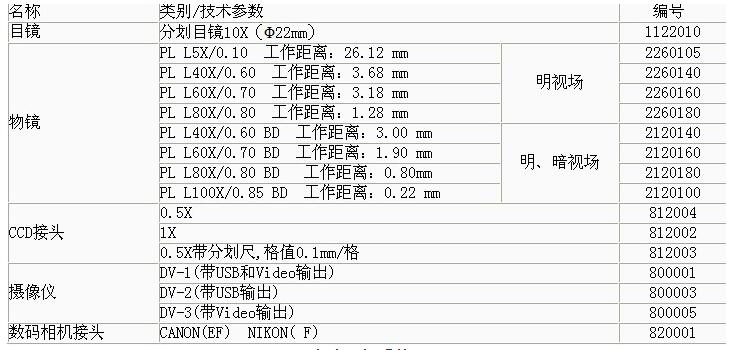

可選附件:
二、自動評級系統。
“金相圖像自動分析軟件”,是我公司金相圖像系列軟件中最全面、最專業版本。除對顯微鏡下圖像實現拍攝、存儲、標尺疊加、定倍打印、圖譜對照等各種功能,滿足金相圖像用戶的基本需求。還可進行顆粒粒度、球墨鑄鐵、灰鑄鐵、蠕墨鑄鐵、硼鑄鐵、相含量、晶粒度、夾雜物、汽車滲碳齒輪等各種專業金相圖像的自動分析。
系統配置
1.?dāng)?shù)字攝像頭:500萬像素(1280X1024)高分辨率,彩色,USB2.0接口,火線插拔
2.圖像定倍軟件:圖像采集、存儲、標尺疊加、兩點距離測量、定倍顯示、定倍打印、報告輸出;
3.圖譜對照軟件:三百多種專業金相圖譜、數據庫查詢、實際圖片與標準圖譜同步縮放、同倍率比對;
4.通用分析軟件:可測量顆粒面積、周長、寬度、高度、形狀因子、等效直徑等數十種數學形態學特征,是圖像自動分析的基礎軟件;
5.金相分析軟件:根據各種金相標準,編制的各專業的金相分析軟件,滿足多種金相標準的自動分析需求;
主要配置
(一).?dāng)?shù)字攝像頭(RGB-DC300)
傳感器規格: 1/2英寸
圖像分辨率: 1280(水平)X1024(垂直);500萬像素
像素規格: 5.2umX5.2um
曝光時間范圍: 10us-500ms
采集速度: Max 15fps/Full Resolution
快門: 電子卷簾快門
供電要求: USB Bus Power(無需外接電源)
處理功能: 自動曝光/自動白平衡/曝光時間設置/光源適配/亮度設置/對比度設置/飽和度設置/銳度設置/Gamma設置/左右翻轉/上下翻轉
攝像頭整機:金屬外殼/C型接口/紅外截止濾波器(內置)/3米USB電纜
(二).圖像定倍軟件
1.圖像采集:實時采集高分辨率的圖像;亮度/對比度/飽和度動態可調;圖像可拍攝/凍結/儲存/讀??;
2.標準接口:采用微軟標準TWAIN和DIRECTSHOW協議采集圖像,適用性強,穩定性高;
3.定時拍照:可設置間隔時間,拍攝系列圖片,觀察試樣變化情況;
4.圖像處理:具有放大/縮小/反色/灰度圖/亮度調節/對比度調整/旋轉等圖像后處理功能
5.標尺疊加:可在圖像上疊加標尺;標尺長度/字體可設置;
6.文字疊加:可在圖像上疊加文字;文字內容/字體可設置;
7.定倍顯示:根據設定倍率,在計算機屏幕上顯示率圖片;
8.定倍打?。焊鶕?jù)設定倍率,通過打印機輸出圖片;
9.兩點距離:圖片上任意兩點距離測量;
10.報告輸出:輸出用戶要求的報告;
(三).圖譜對照軟件
1.多種圖譜:多達三百多種金相圖譜,預存在數據庫中,供用戶選用;
2.圖譜更新:如有最新標準出臺或用戶自身需求,可方便及時更新增加標準圖譜數據庫;
3.?dāng)?shù)據查詢:可通過標準號、標準名稱之關鍵詞,進行模糊查詢;
4.同步縮放:實際圖片與標準圖譜圖片可設置定倍聯動,兩幅圖片可實現同倍率放大或縮?。?/span>
5.實時對比:實際圖片與標準圖譜圖片同倍率實時對比,方便用戶得出最準確結果;
6.結果輸出:將對比所得結果,切換到圖像定倍軟件中的報告輸出;
(四).通用分析軟件
1. 圖像采集:圖像實時采集;
2. 圖像處理:多種圖像處理;
3. 圖像分割:圖像自動分割、手動分割、彩色分割等,提取特征,以便測量;
4. 圖像參數:面積、周長、等效直徑、最大直徑、球度、高度、寬度等數十種顆粒形態學特征;
5.結果輸出:結果可輸出EXCEL文件,供用戶分析;
(五).金相分析軟件
1.球墨鑄鐵:球化率、石墨大小、珠光體數量、磷共晶、鐵素體、滲碳體
2.灰鑄鐵:石墨分布、石墨長度、珠光體片間距、磷共晶、碳化物
3.蠕墨鑄鐵:蠕化率、珠光體、磷共晶、碳化物
4.硼鑄鐵(內燃機):硬質相大小、硬質相分布、滲碳體、萊氏體、游離鐵素體
5.晶粒度:單相晶粒度、雙相晶粒度級別評定;包括截距法及面積法;
6.夾雜物含量:最新國標中A、B、C、D、DS五種夾雜物自動及人工輔助評定;
7.相含量測量:預設檢測框內,某一灰度帶內所有物相所占的百分含量;
8.汽車滲碳齒輪:馬氏體針長、殘余奧氏體含量測定;
9.根據用戶要求與標準實際情況,定制各種自動分析與人工輔助分析的專業標準軟件。
完整版金相軟件基本功能:
《金相檢驗軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統,它的基本原理是:用視頻采集卡或數碼相機等硬件設備,采集到金相顯微鏡中的金相圖片,再對該圖片進行處理和分析,得到相關檢驗結果。該軟件的主要功能如下:
⒈自動評級:
本軟件以檢驗標準為依據,開發出了近百余個類別三百余種軟件功能模塊,用戶可根據需要,選擇檢驗項目,在本軟件的幫助下,完成檢驗工作。目前本系統的軟件模塊清單如下:
其中:自動評級:軟件可自動得出最終分析結果;
輔助評級:軟件可得出和分析結果有一定聯系的參數;
比較評級:將采集下來的試樣圖像和標準圖庫進行比較,人工作出結果判斷。

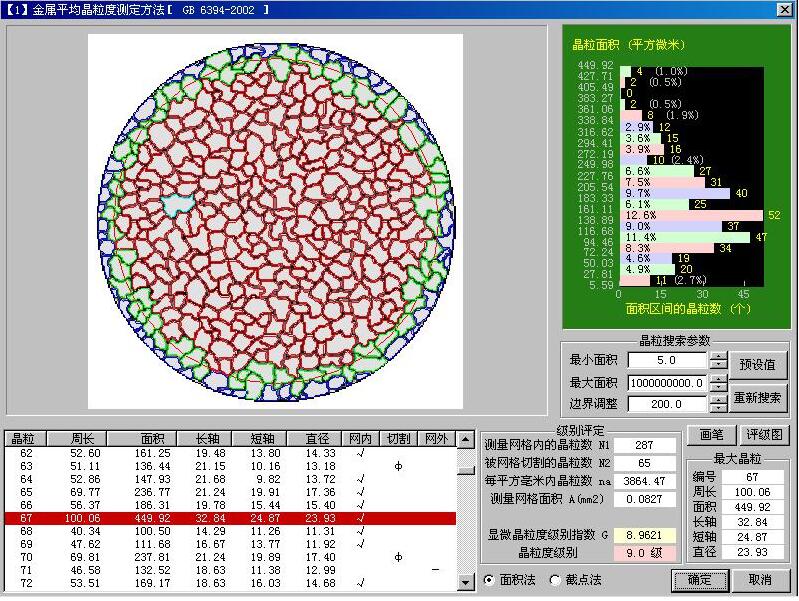

以下為軟件“金屬平均晶粒度評級”的界面情況:

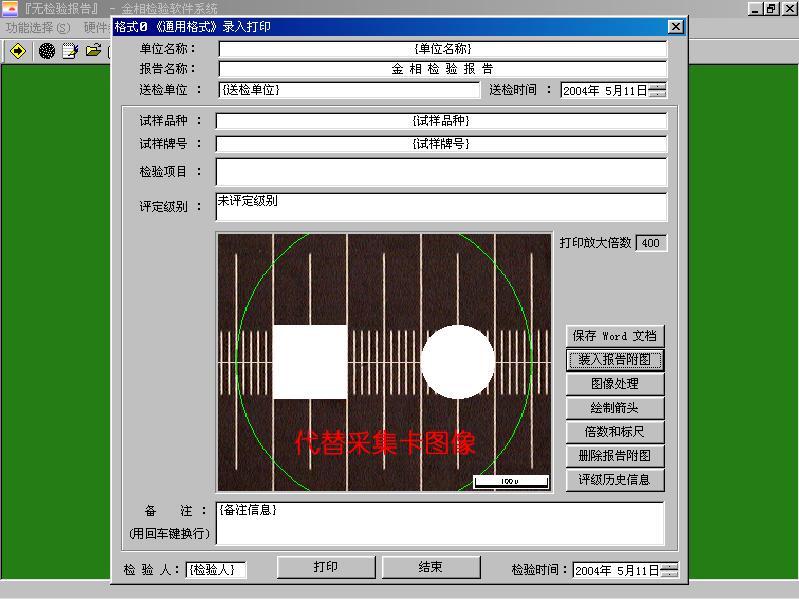

⒉ 新建報告:
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔,并提供報告的保存和打印功能。
⒊打開報告:
打開并瀏覽已經保存的報告文件。

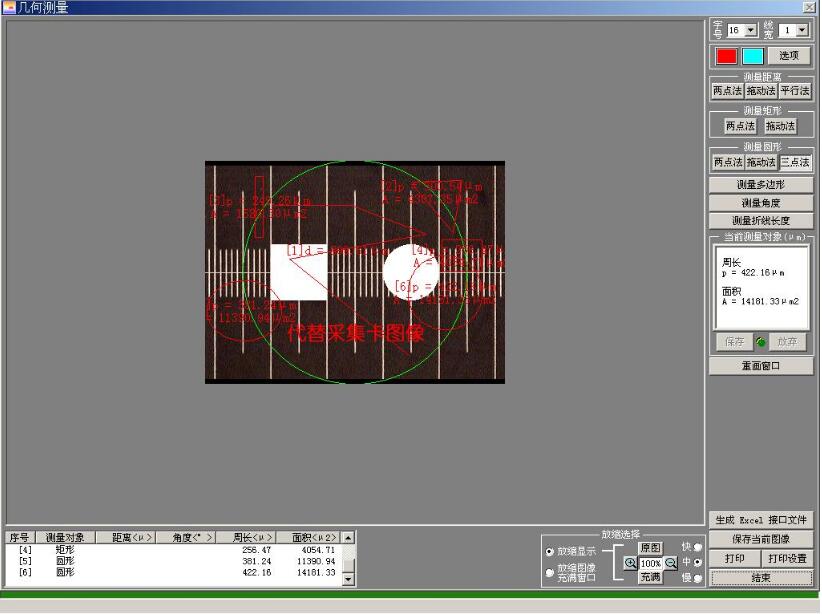

⒋ 幾何測量:
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法,可完成長度、面積、角度等測量工作。

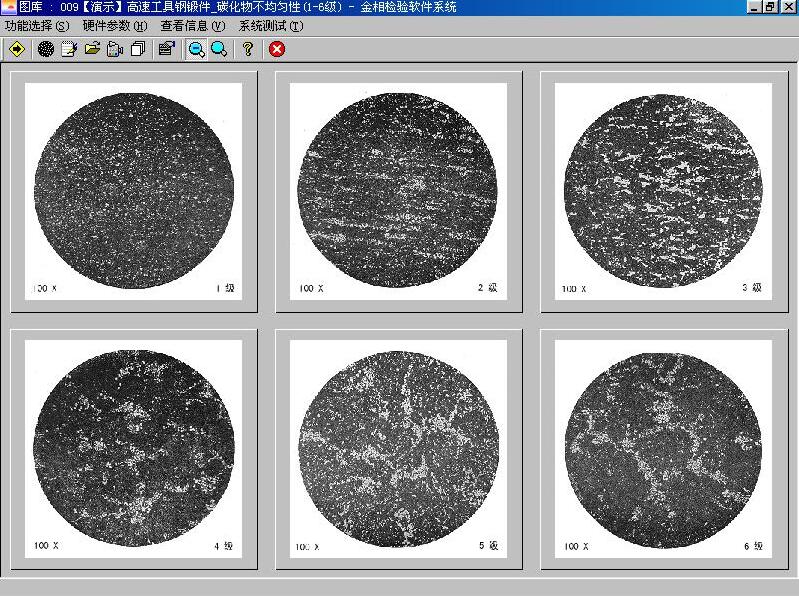

⒌ 查看圖庫:
用戶可選擇查看本軟件收錄的所有金相圖譜,本軟件圖譜由用戶提供原始資料,由我方錄入。

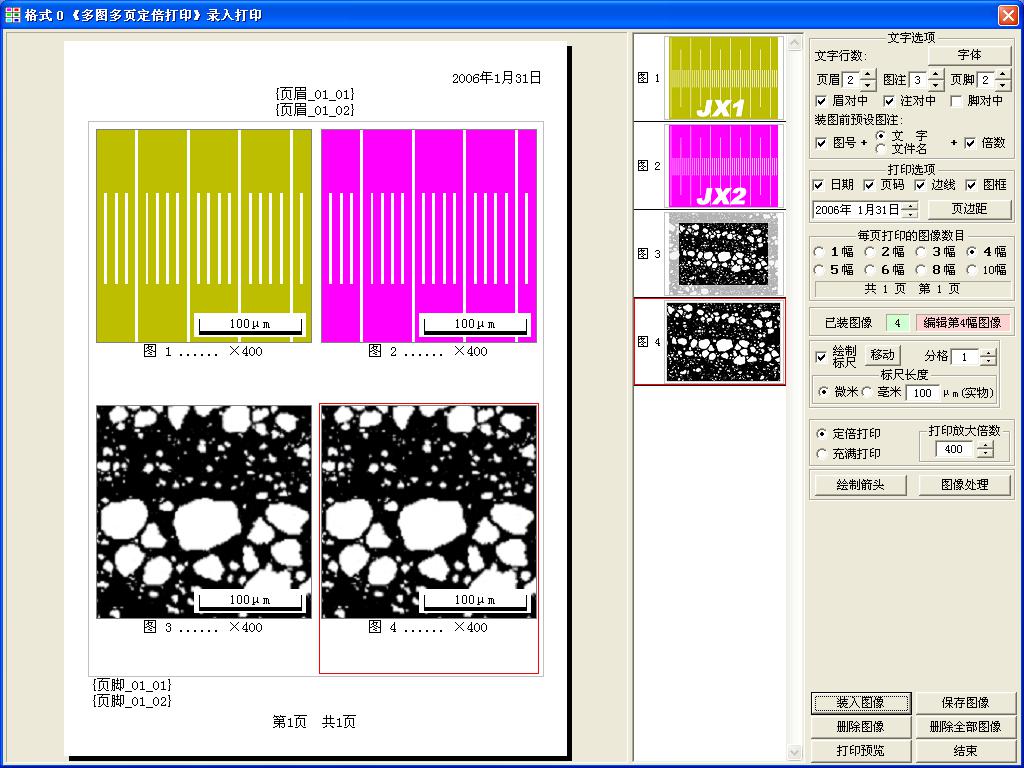

⒍ 定倍打?。?/span>可一次裝入多副圖片,并可對其進行圖像處理和設置說明文字:

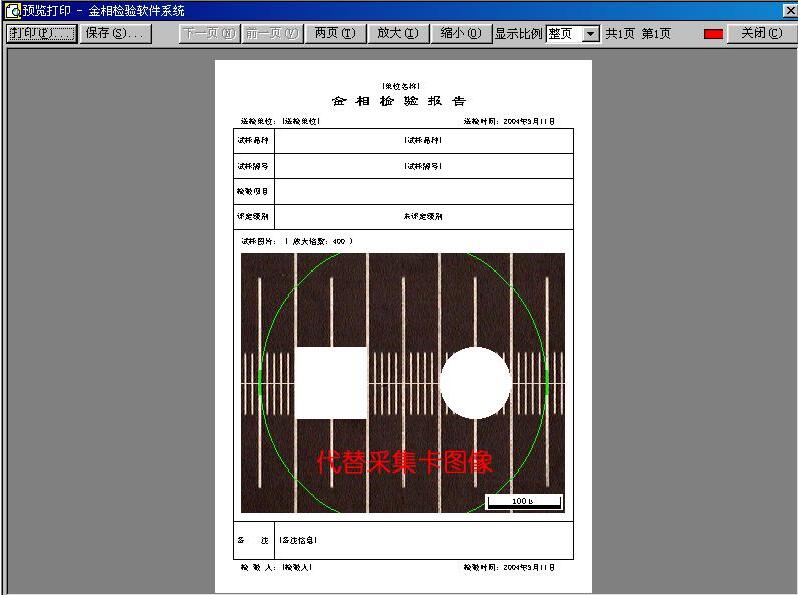

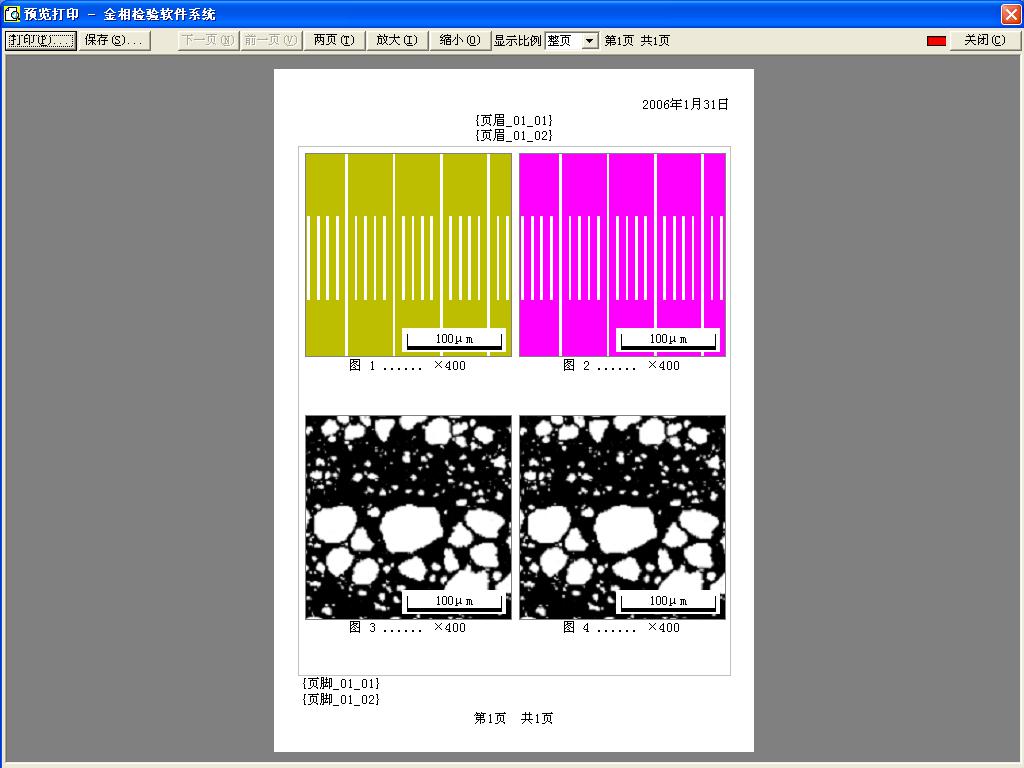

以下是打印預覽界面:
