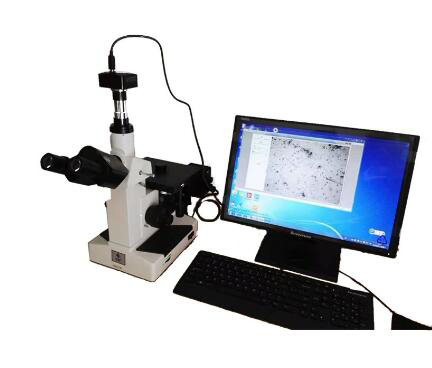

金相檢驗分析系統
金相顯微鏡 含金相分析軟件
含顯微鏡主體、適配鏡、捕捉卡、CCD(攝像機),含電腦。
含安裝調試費用/高級工程師培訓。
金相顯微鏡詳細資料及圖片
特點及用途:
金相顯微鏡用于鑒別和分析各種金屬、合金材料和非金屬材料的組織結構,廣泛應用于工廠或?qū)嶒炇疫M(jìn)行原材料檢驗;鑄件質量鑒定或材料處理后的金相組織分析;以及對表面裂紋和噴涂等一些表面現象進行研究工作,是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析;地質學的巖相分析;以及工業領域?qū)衔锱c陶瓷等進行微觀研究的有效手段,是金屬學和材料學研究材料組織結構的必備儀器,也是科研教學領域得力助手。
越來越多的研究已不滿足常規的金相顯微及照相方式,將顯微成像輸入微機,由微處理器對圖像作各種后期處理,是同步于當今世界在顯微領域的新技術。
4XC系列圖像分析金相顯微鏡配置了高像素的數碼攝影系統(或CCD攝像頭),具有多倍光學變焦,可以連續選擇各種放大倍率,并由計算機對圖像進行各種處理、編輯、保存和輸出(如打印等)或進入多媒體系統及電子信箱。
系統可以選配”專業定量金相圖像分析計算機操作系統”(軟件),對金相圖譜進行進行實時研究分析,如晶粒度測量評級;非金屬夾雜物測量評級;珠光體、鐵素體含量的測量評級;球墨鑄鐵石墨球化率測量評級;脫碳層、滲碳層測量,表面涂層厚度測量等的分析、統計及輸出圖文報告。
金相顯微鏡技術參數
1. 結構:倒置式三目鏡筒傾角30°瞳距和屈光度可調 4物鏡轉換器
2. 總放大倍數:100 X~1000 X
3. 平場消色差物鏡:10X,25X,40X,100X
4. 平場目鏡:10X
5. 測微目鏡10X:平場可變焦 格值0.1㎜
6. 測微尺:格值0.01㎜/1㎜
7. 雙層機械載物臺:200×152㎜移動范圍15×15㎜
8. 調焦機構:同軸粗微動限位保護升降范圍30㎜微調0.002㎜
9. 照明系統:亮度可調鹵素?zé)?0W/6V帶濾色片
10.電源:220VAC(50Hz)/110VAC(60Hz)
物、目鏡及系統放大倍率(表)
目鏡 物鏡 | 平場目鏡PL 10×(視場φ18/焦距25) | 圖像系統4XC-mit | ||||||
放大倍數 | 數值孔徑 | 系統 | 物方視場 | 工作距離 | 放大倍數 | 物方視場 | 放大倍數 | |
標配物鏡 平場消色差 PL | 10X | 0.25 | 干 | φ1.80 | 8.90 | 100× | 0.9×0.7 | 200× |
25X | 0.40 | φ0.72 | 0.76 | 250× | 0.36×0.27 | 500× | ||
40X | 0.65 | φ0.45 | 0.69 | 400× | 0.23×0.17 | 800× | ||
100X | 1.25 | 油 | φ0.17 | 0.44 | 1000× | 0.09×0.07 | 2000× | |
選配物鏡 平場消色差 PL | 4×/5× | 0.1 | 干 | φ4.50 | 37.5 | 50× | 1.8×1.4 | 100× |
20× | 0.35 | φ0.65 | 0.96 | 200× | 0.45×0.32 | 400× | ||
60× | 0.85 | φ0.25 | 0.50 | 600× | 0.15×0.11 | 1200× |

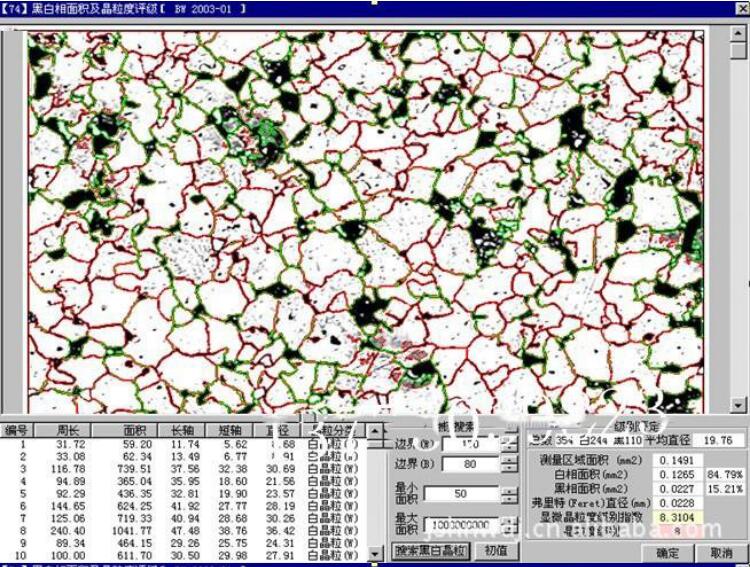

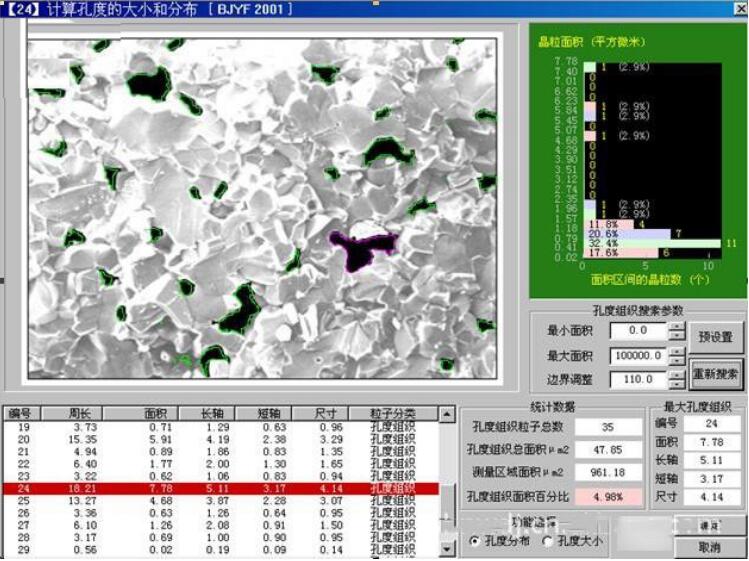

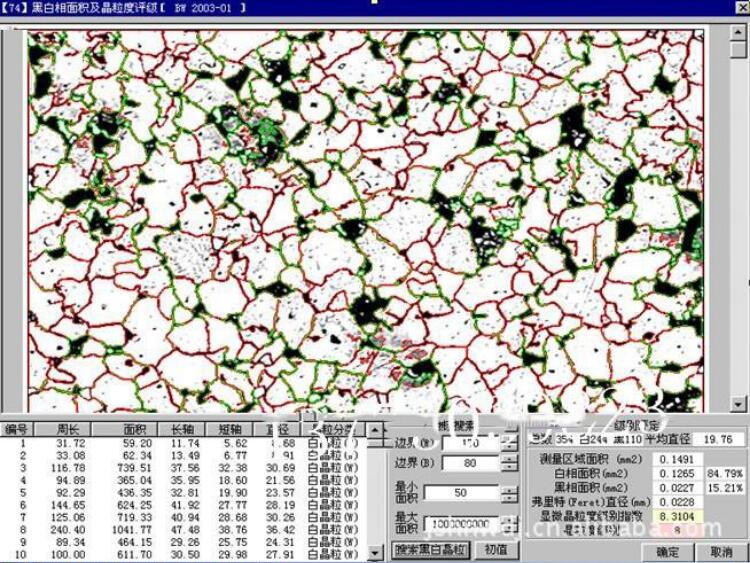

以下是檢測的樣品圖
金相圖譜自動分析軟件
一、系統簡介
(一)基本功能:
《金相分析軟件系統》為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統,它的基本原理是:用視頻采集卡或數碼相機等硬件設備,采集到金相顯微鏡中的金相圖片,再對該圖片進行處理和分析,得到相關檢驗結果。該軟件的主要功能如下:
⒈自動評級:
本軟件以檢驗標準為依據,開發出了百余種軟件功能模塊,用戶可根據需要,選擇檢驗項目,在本軟件的幫助下,完成檢驗工作。目前本系統的軟件模塊檢測項目331項
以下是一部分詳細:(需要詳細分析項目請聯系店家)
296Cr12型鋼淬火回火馬氏體級另評定方法 | JB/T 7713-95 | 自動評級 |
297板材厚度 包覆層厚度測定 | SS 2006-24 | 自動評級 |
298蠕化率評定 | JB/T 3829-1999 | 自動評級 |
299球狀黑鉛鑄鐵品 | JLS G5502-2001 | 輔助評級 |
300鑄鐵-石墨顯微結構的表示方法 | LSO 945-1975 | 自動評級 |
301球墨鑄鐵金相 石墨大小分級(鼠標選擇) | GB 9441-88 | 自動評級 |
302鑄鐵-石墨顯微結構的表示方法 | SS 2007-01 | 自動評級 |
303鋼中石墨碳標準評級圖 | GB/T 13302-91 | 自動評級 |
304鎢、鉬及其合金的燒結坯條、棒材晶粒度測試方法(面積法) | GB 4197-84 | 自動評級 |
305鎢、鉬及其合金的燒結坯條、棒材晶粒度測試方法(線切割法) | GB 4197-84 | 自動評級 |
306鑄造高錳鋼金相 顯微組織 | GB/Y 13925-92 | 輔助評級 |
307鑄造高錳鋼金相 末深碳化物的級別 | GB/Y 13925-92 | 自動評級 |
308鑄造高錳鋼金相 析出碳化物的級別 | GB/Y 13925-92 | 輔助評級 |
309鑄造高錳鋼金相 過熱碳化物的級別 | GB/Y 13925-92 | 輔助評級 |
310鑄造高錳鋼金相 夾雜物評級表 | GB/Y 13925-92 | 自動評級 |
311汽車鋼板彈簧金相檢驗標準 | JB 3782-84 | 輔助評級 |
312球鐵金相等級圖 碳化物等級 | SS 2007-2 | 輔助評級 |
313球鐵金相等級圖 球化率等級 | SS 2007-3 | 自動評級 |
314球鐵金相等級圖 單位面積球墨數量 | SS 2007-4 | 自動評級 |
315球鐵金相等級圖 珠光體含量 | SS 2007-5 | 輔助評級 |
316球鐵金相等級圖 石墨類型 | SS 2007-6 | 輔助評級 |
317球鐵金相等級圖 石墨尺寸 | SS 2007-7 | 自動評級 |
318球鐵金相等級圖 鐵素體的大約百分含量 | SS 2007-8 | 輔助評級 |
319球鐵金相等級圖 珠光體的大概間隔 | SS 2007-9 | 輔助評級 |
320球鐵金相等級圖 碳化物及磷化物共晶體大致含量 | SS 2007-10 | 輔助評級 |
321珠墨鑄鐵金相 珠光體粗細 | GB 9441-88 | 輔助評級 |
322銅及銅合金 平均晶粒度測定方法 | YS/T 347-2004 | 自動評級 |
323鋼鐵熱浸鋁工藝及質量檢驗 孔隙級別與特征 | JBT9206 | 自動評級 |
324鋼鐵熱浸鋁工藝及質量檢驗 裂紋級別與特征 | JBT9206 | 自動評級 |
325鋼鐵熱浸鋁工藝及質量檢驗 擴散型熱浸鋁層與基體金屬界面類型評定法 | JBT9206 | 輔助評級 |
326 60Si2Mn鋼螺旋彈簧金相檢驗 淬火組織評級圖 | JBT92062000 | 自動評級 |
327 60Si2Mn鋼螺旋彈簧金相檢驗 中溫回火組織評級圖 | JBT92062000 | 輔助評級 |

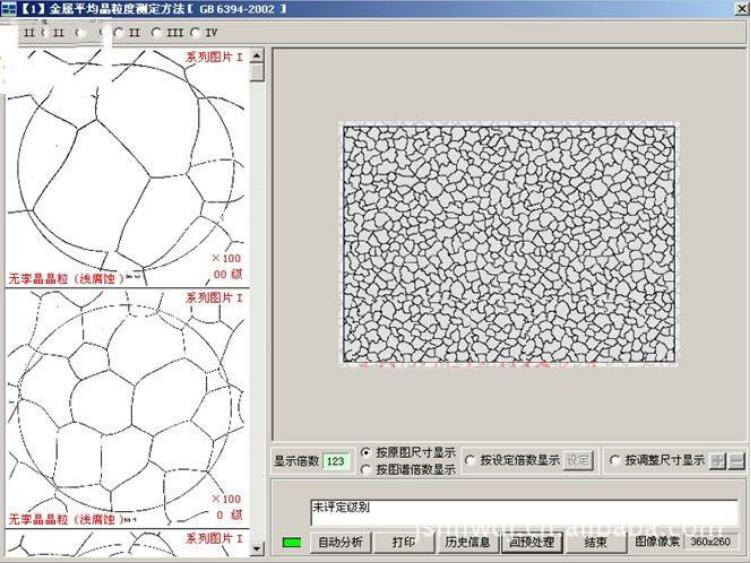

328金屬平均晶粒度 彩色試樣圖像平均晶粒度測定方法2 | GB 6394-2002 | 自動評級 |
329球墨鑄鐵件 墨鉛球狀化率 | JlS G55022001WT | 自動評級 |
330球墨鑄鐵件 基地組織 | JlS G55022001WT | 自動評級 |
331高溫用鐵素體球墨鑄鐵受壓鑄件 | ASTM A395/A395M | 自動評級 |
自動評級:軟件可自動得出最終分析結果;
輔助評級:軟件可得出和分析結果有一定聯系的參數;
比較評級:將采集下來的試樣圖像和標準圖庫進行比較,人工作出結果判斷。
⒉新建報告:
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔,并提供報告的保存和打印功能。
⒊打開報告:
打開并瀏覽已經保存的報告文件。
⒋幾何測量:
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法,可完成長度、面積、角度等測量工作。
⒌查看圖庫:
用戶可選擇查看本軟件收錄的所有金相圖譜,本軟件金相圖譜由用戶提供原始資料,由我方錄入。
⒍定倍打印:
可一次裝入多副圖片,并可對其進行圖像處理,設置說明文字和打印版面,進而生成一份適合各種行業特殊要求的報告文件。
(二)系統組成:
整個軟件系統由如下部分組成:
⒈軟件程序(光盤);
⒉加密狗:客戶需事先選擇加密狗類型(并口型或者USB型);
⒊文字資料:《使用說明書》(光盤上有WORD文檔);
(三)硬件運行環境:
⒈電腦推薦配置:
⑴CPU:奔騰4型,主頻1.7G以上;
⑵內存:256M及以上;
⑶硬盤:C盤可用空間1G以上,軟件(推薦)安裝在C盤;
⑷顯示卡:可提供3D加速的AGP顯示卡、可達到真彩色;
⒉視頻采集卡:
本軟件支持多種視頻采集卡,用戶可在“功能選擇”菜單中選擇相應的采集卡。
⒊CCD攝像頭或者數碼相機:
分辨率達到450線及以上的CCD攝像頭以及數碼相機均可。
(四)軟件運行環境:
WINDOWS XP。
(五)售后服務:
我公司將為用戶提供以下售后服務項目:
⒈技術咨詢;
⒉軟件的修改和升級;
⒊報告文件按客戶要求制作;
